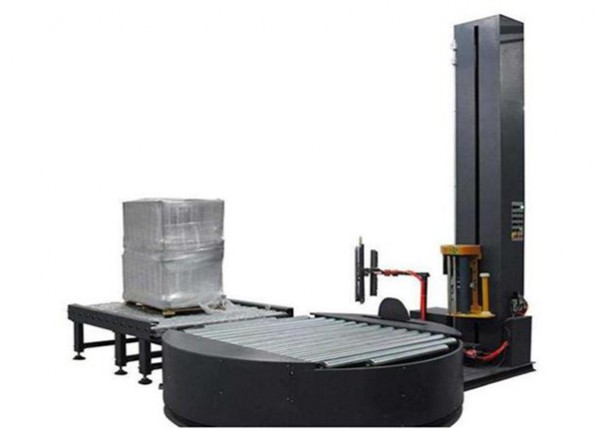

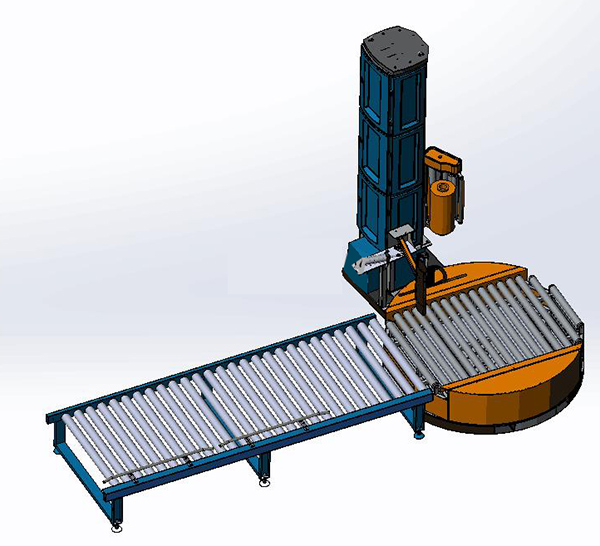

一、在線式纏繞包裝機

1）.設備名稱：在線式纏繞包裝機

2）.設備型號：LJ-TP2000ZX

3）.包含設備：在線式纏繞包裝機1臺；

主要特點：

1）控制系統

PLC 可編程控制，纏繞層數次數、越頂高度、加固層數可直接在面板上設置。

只需光電開關檢測，即可完成整個包裝過程，自動手動隨時轉換。

電器控制元件。

光電開關，自動感測貨物的高度。

自動上貨，上膜，斷膜，出貨。

2）轉臺驅動

轉盤速度 0~12rpm 轉速變頻可調，轉盤可定位。

包裝完畢轉盤自動復位,純鋼高耐磨材質。

3）薄膜系統

膜架動力預拉伸機構，預拉伸可達 250%。

膜架電子恒張力控制上升、下降速度分別可調，送膜速度可調

頂部及底部纏繞數分別單獨可調

薄膜系統隨動機構，一拉即可

4）立柱部分

雙鏈條傳動，平穩

包裝高度可訂做

5） 輸送線系統：

輸送線速度：8 m/min

輸送系統：動力輸送線采用滾筒結構。

輸送線寬度：1420mm

輸送線工作臺面：650mm

輸送功率：0.75KW

滾筒直徑：76mm

6）自動上斷膜裝置

機械式擺臂控制結構，大大降低使用過程中的故障率

與 PLC 連接控制，信號接收，包裝完畢后自動進行上斷膜

氣動控制上斷膜機構，進行自動上膜、斷膜、撫摸、及夾膜

使用過程中無需安排人員進行貨物拴膜，大大降低勞動強度，提高工作效率。

7.防銹、防腐與噴涂設備以及材料必須滿足工藝，安 全生產和耐腐要求；

設備的防銹，防腐和涂漆執行相關標準設備顏色為：立柱白色，轉盤：信號黃 動力源，壓縮空氣由需方按照要求接至控制柜，設備動力電纜以及控制柜電纜有供方提供。

8.控制系統

控制電控柜，觸摸屏操作；由總控 PLC 同一控制；光電感測貨物進出位置。

信號需要和已有輸送機配合。

包裝過程簡介：

1）.準備工作

上包裝膜和整線運行檢查：工作人員將機用拉伸膜固定在纏繞機帶倉上，穿膜，操作人員檢查整線是否正常。

2）.開啟電源：

打開電控箱，閉合空氣開關，關閉電控箱;按下啟動電源按鈕，電源接通;，檢查無誤后按下啟動鍵。

3）.運行

打包順序：包裝物體經滾筒輸送線輸送至水平纏繞包裝機打包范圍，經光電感應定位后，纏繞機自動進入纏繞狀態；將貨物 4 面進行包裝，包裝完畢后，設備自動斷膜，貨物繼續輸送，輸送至在線式纏繞包裝機工位，貨物進行另外 4 個面的纏繞包裝。包裝結束后在線式纏繞包裝機自動斷膜，輸送至下貨工位。 所有到位檢測功能均由光電感應，行程開關，感應開關完成。

4）.換帶

當一卷拉伸膜即將用完時需要停機關閉電源，人工換帶并從步驟一開始。

主要參數配置：

應用領域

為礦泉水、果汁、飲料、白酒、啤酒、輸液瓶等產品研制，專用性強，性能穩定，包裝后產品緊固、美觀
